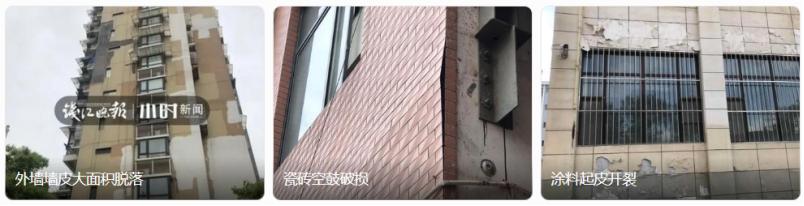

Rysunek 1: Trzy awarie konwencjonalnych wykończeń – rozwarstwienie na dużej powierzchni, puste płytki i pęcherze.
Izolacja ścian zewnętrznych jest kluczowym elementem efektywności energetycznej budynku. Obecna norma branżowa, Norma techniczna dotycząca zewnętrznej izolacji cieplnej ścian (JGJ 144-2019), jasno określa: przy normalnym użytkowaniu i normalnej konserwacji, żywotność zewnętrznego systemu izolacji termicznej musi wynosić co najmniej 25 lat. To minimum, którego wymaga kod.
W rzeczywistości wiele budynków znacznie od niego odbiega.
Zwykle sam materiał izolacyjny nie stanowi problemu. Warstwa wykończeniowa na zewnątrz poddaje się jako pierwsza.
Zewnętrzny system izolacji (ETICS) znajduje się na najbardziej zewnętrznej warstwie budynku, stale narażonej na działanie wiatru, słońca i deszczu. Środowisko pracy jest trudne: wahania temperatury, wilgotność, ciśnienie wiatru i promieniowanie ultrafioletowe każdego dnia.
Większość materiałów izolacyjnych jest lekka i porowata, a same w sobie nie są szczególnie mocne. Opierają się na warstwie wykończeniowej na zewnątrz, aby je chronić.
Jeżeli to zabezpieczenie zawiedzie, warstwa izolacyjna jest bezpośrednio narażona na ryzyko.

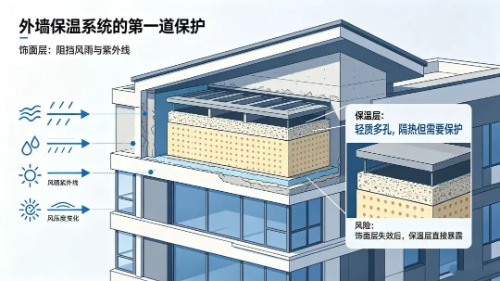

Rysunek 2: Pierwszą linią ochrony systemu ociepleń jest warstwa wykończeniowa – bariera przed zacinającym wiatrem deszczem i promieniami UV. Gdy zawiedzie, izolacja zostaje odsłonięta.
Istnieją trzy strukturalne powody, dla których konwencjonalne wykończenia – płytki ceramiczne, kamień i zwykłe powłoki – niszczą system ociepleń.
Płyty izolacyjne, zaprawa tynkarska i sztywne wykończenia mają bardzo różne współczynniki rozszerzalności cieplnej. Sezonowe wahania temperatury i osiadanie budynków generują naprężenia ścinające.
Naprężenie to działa najpierw na warstwę wykończeniową. Sztywne materiały, takie jak płytki i kamień, nie mogą się odkształcać, więc naprężenia nie mają dokąd uciec - a warstwa wykończeniowa najpierw pęka.
Kiedy pojawi się pęknięcie, do wnętrza dostaje się woda deszczowa. Kiedy izolacja wchłania wodę, jej właściwości termiczne gwałtownie spadają. Zimą woda zamarza i rozszerza się, a powstałe naprężenia mrozowe uszkadzają warstwę tynku i siatkę z włókna szklanego.
Pęknięcie, następnie wnikanie wody, awaria izolacji, następnie wydrążenie i oderwanie: błędne koło.
Pęknięcie w warstwie wykończeniowej to miejsce, w którym rozpoczyna się cała reakcja łańcuchowa.

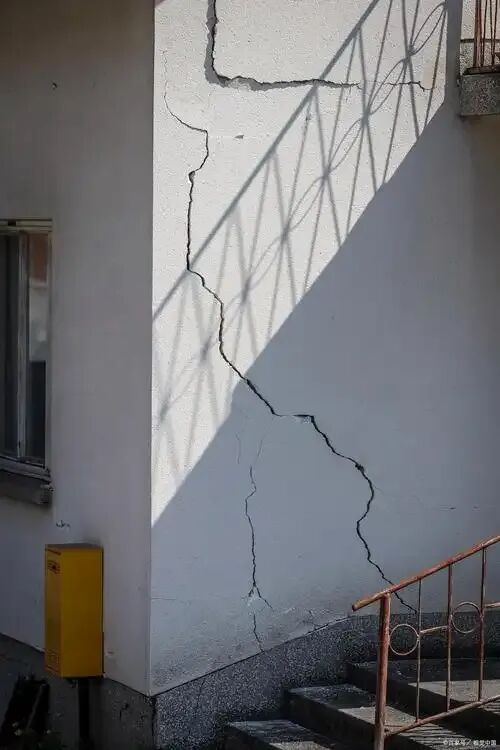

Rysunek 3: Pęknięcie warstwy wykończeniowej – punkt wyjścia reakcji łańcuchowej.
Płytki i kamień są ciężkie i nie mogą się odkształcać.
Naprężenia powstałe w wyniku osiadania budynku, wibracji i rozszerzalności cieplnej nie mogą zostać przejęte przez warstwę wykończeniową, dlatego przechodzą bezpośrednio do izolowanej warstwy tynku, rozrywając siatkę z włókna szklanego i powodując rozwarstwienie i wydrążenie płyty izolacyjnej.
Jednocześnie ściany zewnętrzne wieżowców przenoszą długotrwałe pionowe obciążenie rozciągające. Sztywne wykończenie przenosi obciążenie bezpośrednio na warstwę izolacyjną, powodując rozwarstwienie płyt i uszkodzenie kotew.
Gdy warstwa izolacyjna zostanie odciągnięta i stanie się pusta, oderwanie jest tylko kwestią czasu.

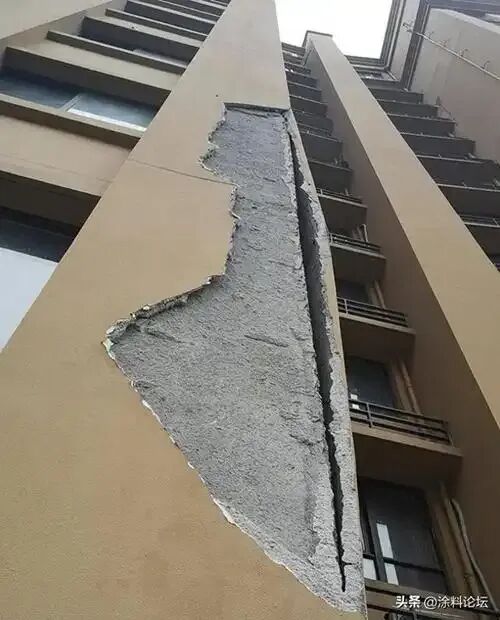

Rysunek 4: Narożnik wieżowca tracący wykończenie, odsłaniający szarą warstwę bazową i znajdującą się pod spodem siatkę z włókna szklanego.
Zwykłe cementowe materiały wiążące uwalniają rozpuszczalne sole, które atakują warstwę izolacyjną i siatkę z włókna szklanego, przyspieszając starzenie i awarię całego systemu.
Konwencjonalne powłoki zaczynają kredować i blaknąć w ciągu trzech do pięciu lat. Gdy powierzchnia zostanie naruszona, promieniowanie UV i woda deszczowa bezpośrednio atakują izolację, a projektowany 25-letni okres użytkowania systemu jest często skracany o połowę.

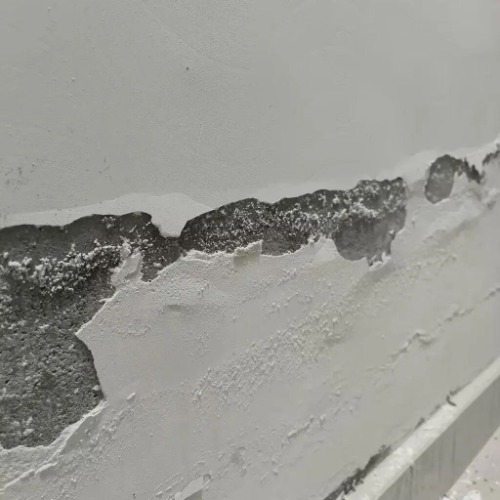

Rysunek 5: Wykwity i rozwarstwianie: wykwity solne na wilgotnym podłożu po nieudanym wykończeniu.
Z powyższej analizy wynika, że materiał wykończeniowy do izolacji zewnętrznej musi spełniać co najmniej cztery cechy:
Po pierwsze elastyczny - nie pęka. Rozszerza się i kurczy wraz z warstwą izolacyjną, eliminując pękanie wywołane temperaturą u źródła.
Po drugie, lekki – nie odrywa się. Niski ciężar własny nie powoduje dodatkowego obciążenia warstwy izolacyjnej, co ma znaczenie szczególnie w przypadku budynków wysokościowych.
Po trzecie, wodoodporny – nie przecieka. Tworzy kompletną wodoodporną barierę; jeśli woda deszczowa nie może przedostać się do środka, szkody spowodowane przez zamarzanie i rozmrażanie nigdy się nie rozpoczynają.
Po czwarte, trwały – nie ulega degradacji. Pozostaje w nienaruszonym stanie przez długi czas, bez częstych renowacji.
Elastyczny kamień: system wykończeniowy stworzony do izolacji zewnętrznej
System ścian Justone Elastic Stone został zaprojektowany dokładnie w oparciu o tę logikę.
Cechą charakterystyczną kamienia elastycznego jest duża elastyczność: porusza się wraz z podłożem. Rozszerza się i kurczy wraz z warstwą izolacyjną, dzięki czemu – w przeciwieństwie do płytek czy twardych powłok – nie pęka przy wahaniach ruchu.

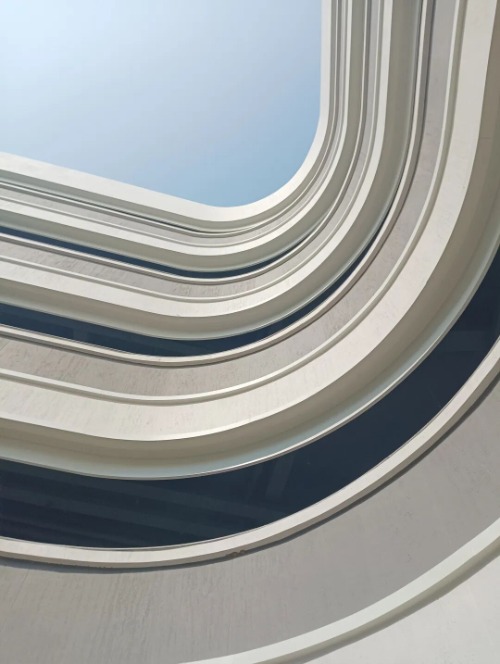

Rysunek 6: Geometria nie jest ograniczeniem: lekkie, elastyczne wykończenie dopasowuje się do zakrzywionych fasad, zamiast z nimi walczyć.
Elastyczny kamień waży tylko 2-10 kg/m2, co stanowi około 1/20 masy kamienia mocowanego mechanicznie (wieszanego na sucho) i 1/10 wagi płytek ściennych zewnętrznych. Zmierzona wytrzymałość na odrywanie na podłożach cementowych znacznie przekracza krajową normę 600 kPa. Lekka i wytrzymała: warstwa izolacyjna nie musi już nosić ciężkiego wykończenia na tylnej stronie.

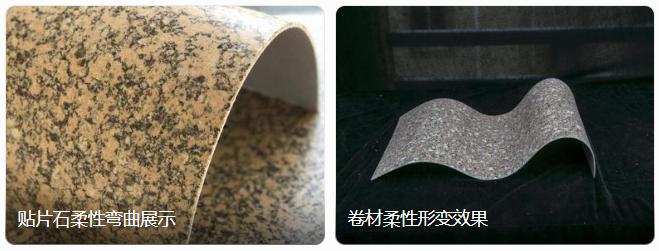

Rysunek 7: Zdolność do przemieszczania się samego materiału – elastyczna płyta kamienna wygięta po promieniu i wyginanie się materiału po walcowaniu.
Specjalna zaprawa klejąca wykorzystuje wodny system zapraw polimerowych zamiast zwykłego wiązania cementowego. Nakładany zacieraczką na całej powierzchni, utwardza się, tworząc ciągłą wodoodporną membranę, która uszczelnia mikroskopijne pory warstwy tynku i złącza pomiędzy arkuszami, owijając zewnętrzną powierzchnię izolacji w jedną powłokę. Na styku spoiny nie ma pustych przestrzeni wodonośnych. Rezultatem jest kompletna, szczelna wodoodporna osłona, która zatrzymuje wodę deszczową i wilgoć przed przedostaniem się do izolacji.

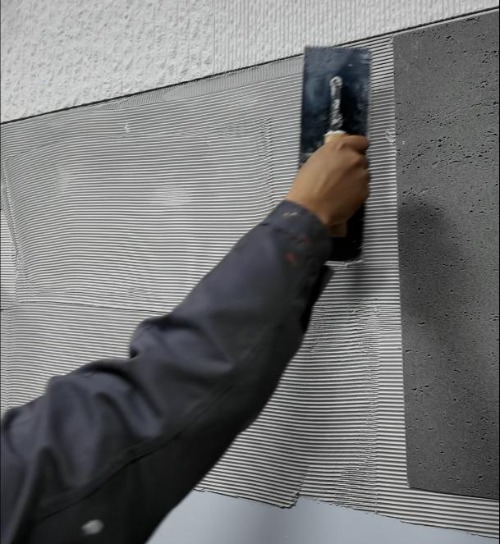

Rysunek 8: Klejenie na całej powierzchni: specjalną zaprawę klejącą należy rozprowadzić pacą po całej powierzchni, nie pozostawiając żadnych pustych przestrzeni za płytą.
Elastyczny kamień blokuje również 99,1% promieniowania UV i wytrzymuje 2000 godzin sztucznego starzenia o stopniu kredowania 0 i zmianie koloru o stopniu 1 lub niższym. Konwencjonalne powłoki wymagają renowacji co trzy do pięciu lat; Odporność na warunki atmosferyczne elastycznego kamienia utrzymuje się od 20 do 30 lat. Niezależnie od tego, jak długo wytrzyma warstwa izolacyjna, będzie ona obok niej.
Kiedy zewnętrzny system izolacji ulegnie przedwczesnej awarii, często nie jest to wina materiału izolacyjnego – wybrano niewłaściwe wykończenie.
Elastyczne połączenie pozwala uwolnić się od naprężeń. Niska waga i mocne wiązanie odciążają izolację. Hydroizolacja zatrzymuje wodę na zewnątrz. Długotrwała odporność na warunki atmosferyczne oznacza brak częstych renowacji.
Ściana, która chroni swoją izolację, to ściana, która bierze na siebie odpowiedzialność.
Prześlij nam konstrukcję ściany i warunki klimatyczne, a nasz zespół techniczny wróci z raportami z testów dotyczących wytrzymałości na odrywanie, absorpcji wody, zamrażania i rozmrażania oraz sztucznego starzenia, dla Twojego pliku projektu, a nasz zespół techniczny wróci z kompatybilnym systemem.
